사용장비 규격 – 베어링규격(개인보관용)

2020년 12월 10일2024년 07월 14일 Yuniepa

DAIWA

다이와 부품 검색 시스템 : http://www.sl-planets.co.jp/shop/category/category.aspx

다이와 베어링 사이즈 : https://shop.daiwakorea.com:444/ascenter/part_05.asp

DAIWA STEEZ 103HL

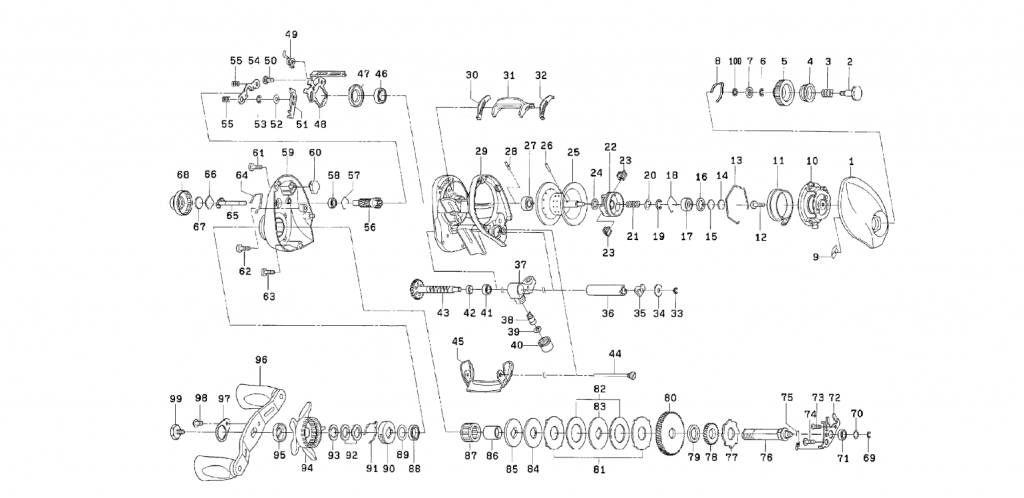

DAIWA STEEZ 103HL 전개도

인덱스	부품코드	부품명	내경x외경x두께:비고 (단위:mm)	가격(엔)	EZO 코드	NMB 코드	NSK 코드
017	10E:266	LS 볼베어링	3 x 10 x 4	700		DDR1030ZZMT	623HZZ
027	10E:282	스풀 볼베어링	5 x 11 x 4	700	SMR115ZZ	DDL1150ZZ
041	10E:209	웜샤프트 베어링	5 x 8 x 2.5	700	SMR85ZZ	DDL850ZZ
046	10E:275	클러치 캠 볼베어링	8 x 12 x 3.5	700	SMR128ZZ
058	10E:209	피니언 볼베어링	5 x 8 x 2.5	700	SMR85ZZ	DDL850ZZ
071	10E:209	기어-샤프트 베어링	5 x 8 x 2.5	700	SMR85ZZ	DDL850ZZ
088	10E:268	핸들 볼베어링	8 x 12 x 2.5	700	SMR128open

스티즈 103HL 베어링 규격

DAIWA STEEZ 100HL
(103HL과 전개도와 부품이 동일함)

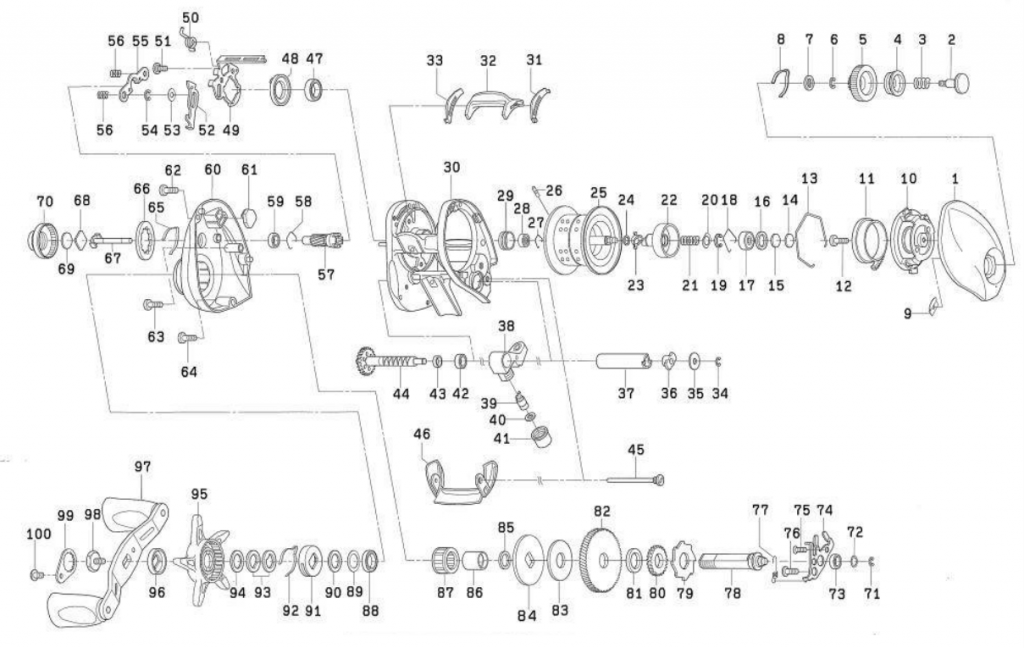

DAIWA STEEZ 100HL 전개도

인덱스	부품코드	부품명	내경x외경x두께:비고 (단위:mm)	가격(엔)	EZO코드	NMB코드
017	10E:266	LS 볼베어링	3 x 10 x 4	700	623HZZ(NMB)
027	10E:282	스풀 볼베어링	5 x 11 x 4	700	SMR115ZZ(NMB)/SMR115ZZ?
041	10E:209	웜샤프트 베어링	5 x 8 x 2.5	700	SMR85ZZ
046	10E:275	클러치 캠 볼베어링	8 x 12 x 3.5	700	SMR128ZZ
058	10E:209	피니언 볼베어링	5 x 8 x 2.5	700	SMR85ZZ
071	10E:209	기어-샤프트 베어링	5 x 8 x 2.5	700	SMR85ZZ
088	10E:268	핸들 볼베어링	8 x 12 x 2.5	700

스티즈 100HL 베어링 규격

DAIWA STEEZ SV103XSL (?) STEEZ LTD SV103HL-TN (?) 일명 북미스티즈

(북미스티즈 모델명 확인 후 정정 예정)

북미스티즈 전개도

인덱스	부품코드	부품명	내경x외경x두께:비고 (단위:mm)	가격(엔)	비고
017	10E:266	RS 볼베어링	3 x 10 x 4	700	623HZZ(NMB)
028	10E:266	스풀 볼베어링	3 x 10 x 4	700	623HZZ(NMB)
042	10E:209	웜샤프트 베어링	5 x 8 x 2.5	700	SMR85ZZ
047	10E:275	클러치 캠 볼베어링	8 x 12 x 3.5	700	SMR128ZZ
059	10E:209	피니언 볼베어링	5 x 8 x 2.5	700	SMR85ZZ
073	10E:209	기어-샤프트 베어링	5 x 8 x 2.5	700	SMR85ZZ
089	10E:268	핸들 볼베어링	8 x 12 x 2.5	700

북미스티즈 베어링 규격

SIMANO

시마노 부품도 사이트 : https://www.yoonsunginc.kr/customer/part_drawing_list.php

ANTARES DC7 LV 좌핸들

안타레스 DC7 LV 전개도

인덱스	필요수량	내경x외경x두께 (단위:mm)	가격(엔)	EZO코드	NMB코드	NSK 코드	ISC 코드
0015	2개	8 x 12 x 3.5	1,250		SMR128ZZ	MR128ZZ1
0024	2개	3 x 10 x 4	1,250		DDR1030ZZMT	623ZZ
0037	1개	5 x 8 x 2.5	1,250	SMR85ZZ	DDL850ZZ	MR85ZZ
0047	5개	4 x 7 x 2.5	1,250	SMR74ZZ	DDL740ZZ	MR74ZZ1

안타레스 DC7 LV 베어링 규격

0026 원웨이베어링 ?:10:? (IKO베어링)

’11 BIOMASTER 1000S

인덱스	필요수량	내경x외경x두께 (단위:mm)	가격(엔)	EZO코드	NMB코드	NSK 코드	ISC 코드
0023	2개	4 x 7 x 2.5 SARB	1,250
0052	2개	7 x 13 x 4 SARB	1,250
0054	1개	5 x 8 x 2.5 SARB	1,250
0065	1개	7 x 11 x 3 SARB	1,250

’11 BIOMASTER 1000S 베어링 규격

베어링 온라인 구매 사이트

코스모스상사: https://smartstore.naver.com/cosmostc 싸고 다양함.

나비엠알오: https://www.navimro.com/s/c-40600/?sort=score&disp=0&hits=90

베어링 웍스: https://bearingworks.co.kr/148

릴샵 베어링 구매: http://www.reelshop.co.kr/product/detail.html?product_no=78&cate_no=27&display_group=2 비싸고 다양함
